【メンテナンス治具製作のご紹介】

シェア

twitter

facebook

note

 神戸製造チームの渡辺です。

 弊社におきましても、コロナの影響を受け、4月~5月において客先でのメンテナンス業務の順延、見合わせが発生しました。そこで日常メンテナンス時に検討していた治具に関して、空いた時間を有効活用し、協力会社にてメンテナンス治具製作行いましたのでいくつか紹介させて頂きます。(社内にも作業場、一般的な機材は揃っておりますが、今回、短期間で複数の治具作成の為、協力会社での対応となります。)

重量物用 可搬式架台

donyu_200805a donyu_200805b

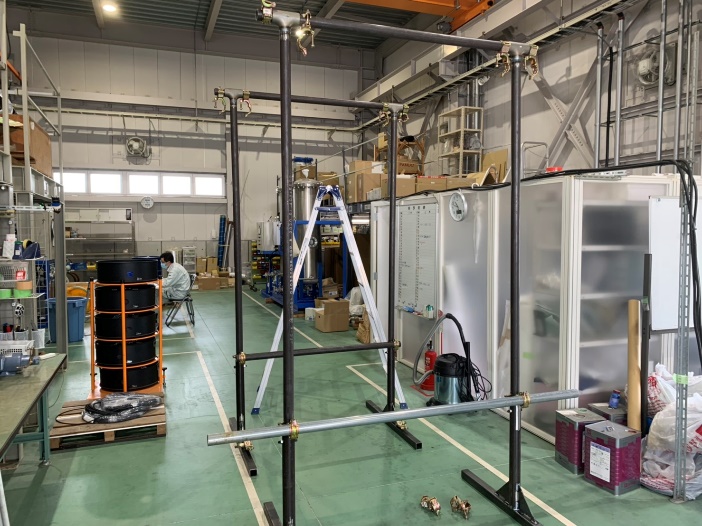

【製作風景】 【完成状況(キャスター未装着)】

 こちらは、現地メンテナンス時に使用する重量物用 可搬式架台となります。納入先において、重量物の引上げ、抜き出し時に使用します。納入先にてクレーンやフォークリフトが利用できない場合、これまで、単管パイプ足場材にてやぐらを組んでいたのですが、どうしても時間がかかり、またとある現場にて建屋の構造上やぐらが組めない案件があり考案したものとなります。車載できる形状にする必要があり、分割組立式とすること、また現場にて容易に組立できることを視野に入れ製作しました。

A重油サクションフィルター組立架台

donyu_200805c

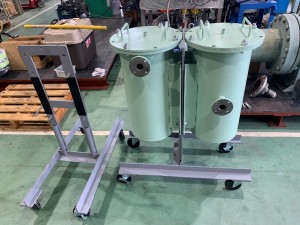

 こちらは、弊社で製作しているA重油サクションフィルター用の組立架台となります。以前は、寝かせた状態で組立ておりましたが、立てた方が組立効率が良く考案したものとなります。このサクションフィルターは、2種類の型式があり1台70~80kgの重量物となります。1つ架台にて2台組立できるような構造とし、架台側をタップ加工の上、寸切りボルトの位置変更により2種類に共用できるよう工夫を行いました。

フランジまわし

donyu_200805d donyu_200805e

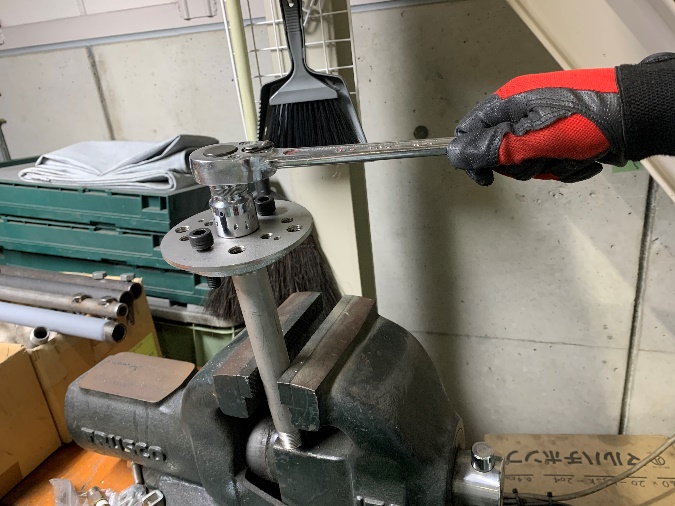

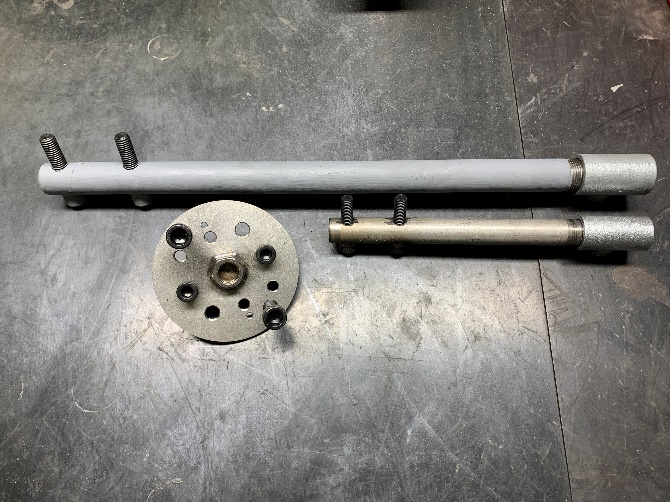

【フランジまわし外観】 【締付け状況】

 こちらは、一般的なフランジまわしと狭所にて使用できる治具の製作を行いました。一般的なフランジまわしにおいては、末端にネジ加工を施し、パイプを延長することで力がはいりやすいよう工夫を行いました。円形のものにおいては、狭所用のフランジまわしとなり、丸板に15A~32Aの5k、10kのフランジ穴ピッチにてタップ加工しており、センターにナットを溶接しております。使用の際は、適用サイズにボルトを取付け、ナットを締め付けることでフランジ締付けを行います。現場等で狭所でねじ込み配管が必要な場合があります。この際、一般的なフランジまわしでは、繰り返し差替えが必要となっておりましたが、この円形の治具を使用することで、ラチェット式のレンチを使用すれば容易に締め付けが可能となり、作業の時短が可能となります。

 今回は治具製作に関してご紹介させて頂きましたが、メンテナンス業務においては、単純な部品交換のみならず多岐に渡ります。トラブル発生時の原因追及はもとより、現場での溶接作業、シーケンスの確認、客先との折衝等、様々なスキルが必要となります。専門的なスキルではなく、どちらかと言えば浅く広い知識、経験が必要となります。当然、現状のメンバーにおいても各分野において得手不得手はございますので、それぞれの得意分野が生かせるよう協力して業務遂行、スキルアップへの取り組みを進めております。
