ホーム > 製品一覧 > 自動逆洗ストレーナー

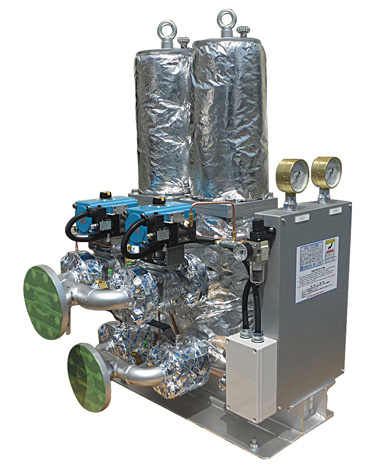

自動逆洗ストレーナーNHFS/NHLS/NHWSシリーズ

auto_strainer_big

多筒式で簡単構造!
納品後2年経過した製品を、確認のため開放点検した結果、ほぼ初期状態と変化がなくメンテナンスフリーの状況でした。
推測無開放運転は数年継続が可能であり、エレメントの交換寿命はきわめて長いです。

無開放運転が可能である理由

従来の自動逆洗機能は、単胴で逆洗機能として内部でエレメントの回転上下運動にて逆洗するため、作動部の運転時間の経過によりメンテナンスを必要とします。さらに逆洗時間は長く(一挙にエレメント全体の逆洗は出来ないため)、2分強かかるのが通常です。

このS型はエレメントが固定されており、作動部分は自動弁の開閉によって逆洗するため逆洗時間は10秒前後であり、その結果逆洗の排出油が少なくすみます。

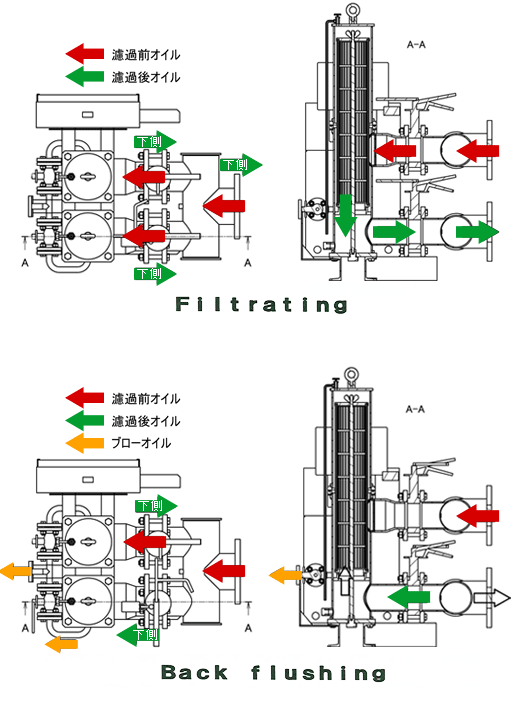

オイル流れ方向

auto_strainer_05

燃料油用 流量選定表

(L/h)
目開き/流量 Abs.10μm Nom.10μm Nom.20μm Nom.40μm
NHFS-25B-2A 650
NHFS-25B-2 2000 5000 7300
NHFS-32B-2A 2600
NHFS-65Bs-2 4000 10000 14600
NHFS-65B-2 6000 15000 21900
NHFS-65B-2A 4000
NHFS-65B2-2A 6500
NHFS-80Bs-2 8000 20000 29200
NHFS-65B-2A 12000 30000 43800

潤滑油用 流量選定表

(m3/h)
目開き/流量 Nom.20μm Nom.30μm
NHLS-25B-2 4 5
NHLS-100B 49 60
NHLS-200B 98 120
NHLS-300B 147 180
NHLS-400B 196 240
NHLS-500B 245 300

メリット

  • 逆洗作動が確実、構造が簡単でメンテナンスは殆ど不要。
  • 消耗品が少なくランニングコストが低減できます。
  • 洗浄は定時式・差圧感知式を併用しています。
  • エレメントは三層巻金網を採用し長寿命です。
  • 逆洗時間が短く、ドレン量もごく少量です。
  • バイパス用のストレーナーは不要です。

応用例

  • 船舶用燃料油、潤滑油のろ過
  • 工業用燃料油、潤滑油のろ過
  • その他あらゆるろ過装置
  • 工場向けの工業用水等へも使用頂いています。

開発実績

納入実績、約400台(2012年10月現在、手動含む)
