蒸発脱水装置 SUハイブリッド

廃液の蒸発による濃縮・減容化装置で処分コスト削減

蒸発脱水装置 SUハイブリッド

カタログダウンロード

回収水が出ない

COD(化学的酸素要求量)・BOD(生物化学的酸素要求量)等でお困りの廃液も処理することができます。回収水が出ないので2次処理の必要がありません。

高濃度まで濃縮可能

攪拌機を使用して残渣物を排出するため、高濃度まで濃縮が可能です。

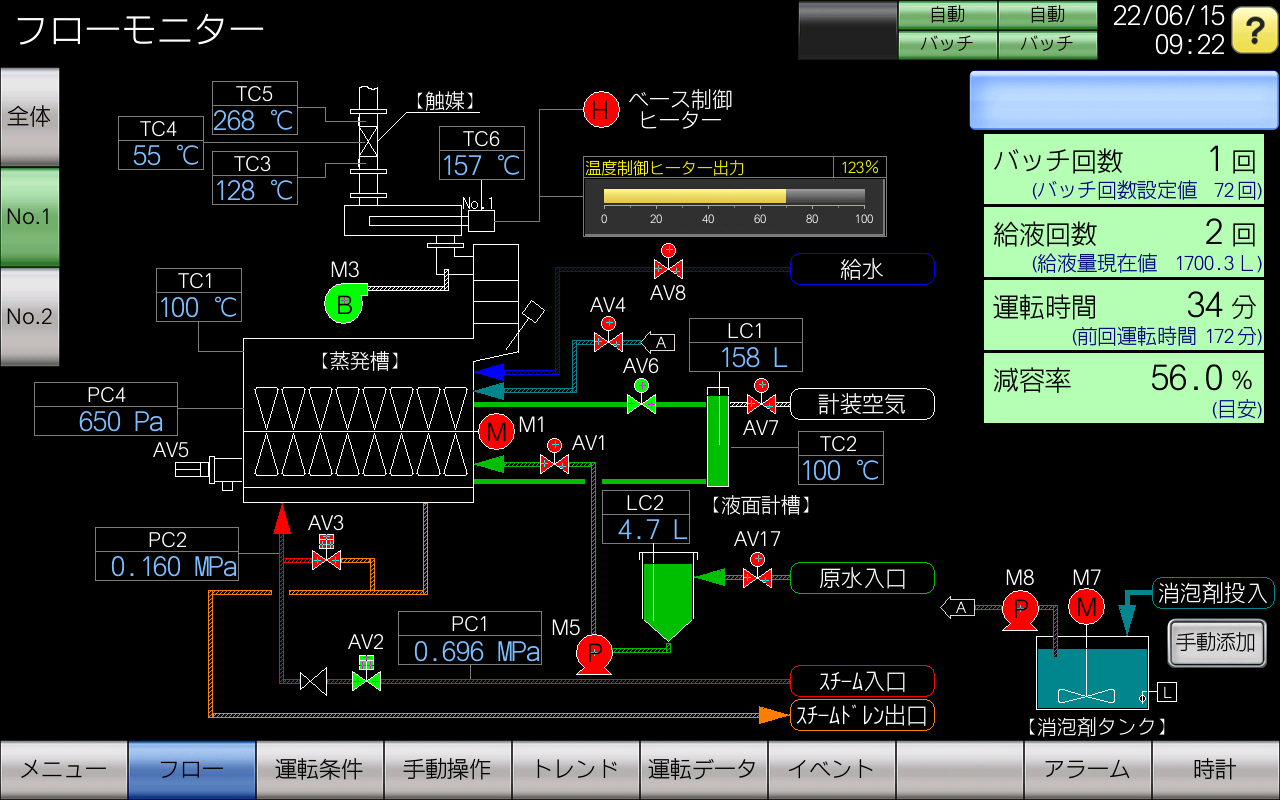

タッチパネル表示

タッチパネル表示で、各種設定・状態が見える化されています。
蒸発脱水装置 SUハイブリッド タッチパネル表示

メカニズム

  • 廃液(原水)をジャケット内に送り込んだ蒸気(スチーム)で加熱します。
  • 沸騰した廃液の蒸気は触媒の分解反応により無害化し、大気放出されます。
  • 濃縮残渣物は、撹拌機の回転によって蒸発槽璧面への固着を防ぎながら排出されます。
  • シーケンサでデータ分析し、最適値制御で自動運転します。

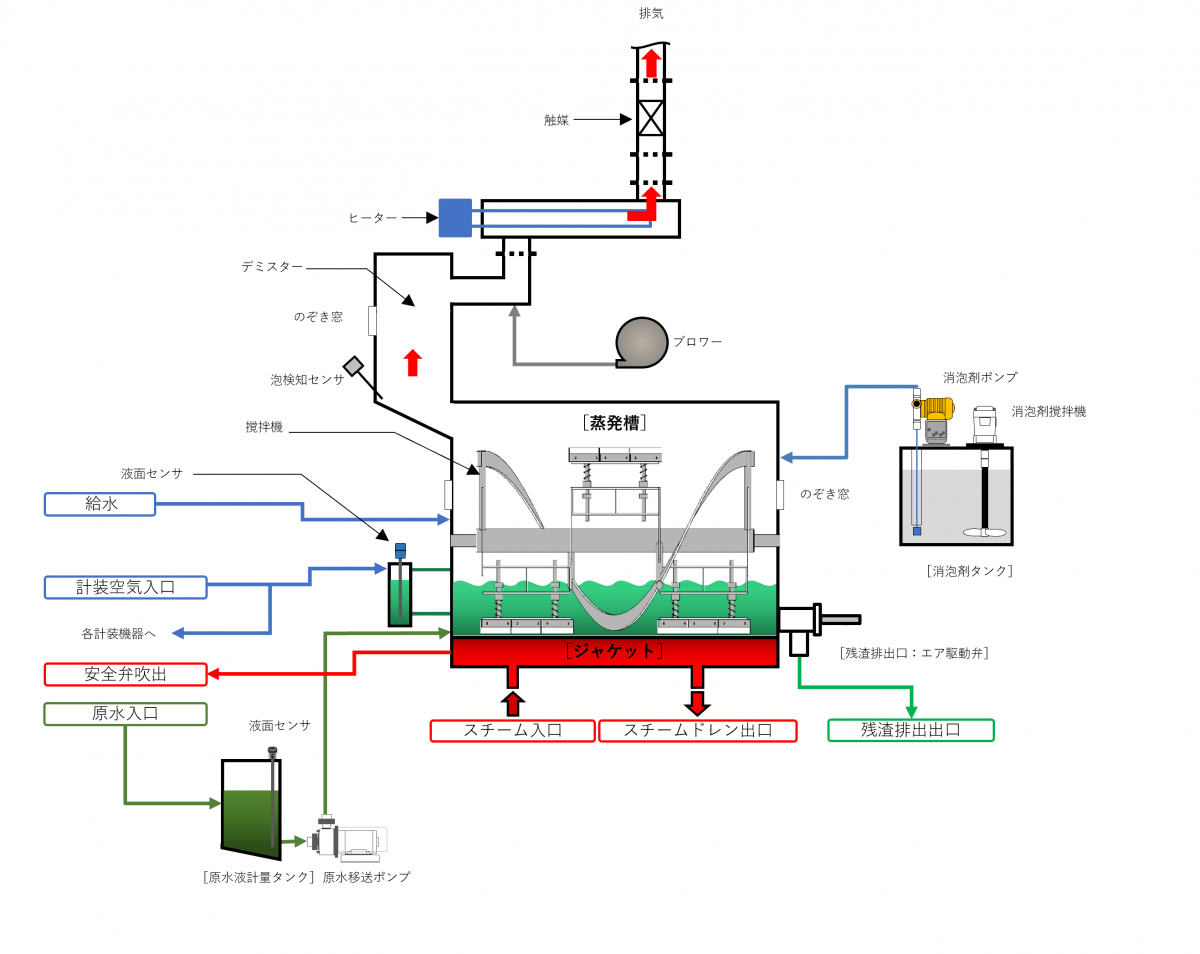

フロー図

蒸発脱水装置 SUハイブリッド フロー図

型式/仕様一覧

型式  CHY-50 CHY-75 CHY-125 CHY-150 CHY-250
処理能力(ℓ/Hr) ※1,2 50ℓ/Hr 75ℓ/Hr 125ℓ/Hr 150ℓ/Hr 250ℓ/Hr
消費電力(kW) 約18.5kW 約25.5kW 約40kW 約50kW 約75kW
装置外形寸法 ※3 W 1170 W 1220 W 1525 W 2455 W 2975
D 2690 D 2895 D 3725 D 2895 D 3725
H 3720 H 3840 H 4180 H 3840 H 4180
熱源 スチーム
ユーティリティ 電気・水・エアー
電源 200V 3Φ 50/60Hz

※1 上水での処理能力を示しております。
※2 記載しております処理能力以外でも製作可能です。
※3 寸法は予告なく変更される場合がございます。

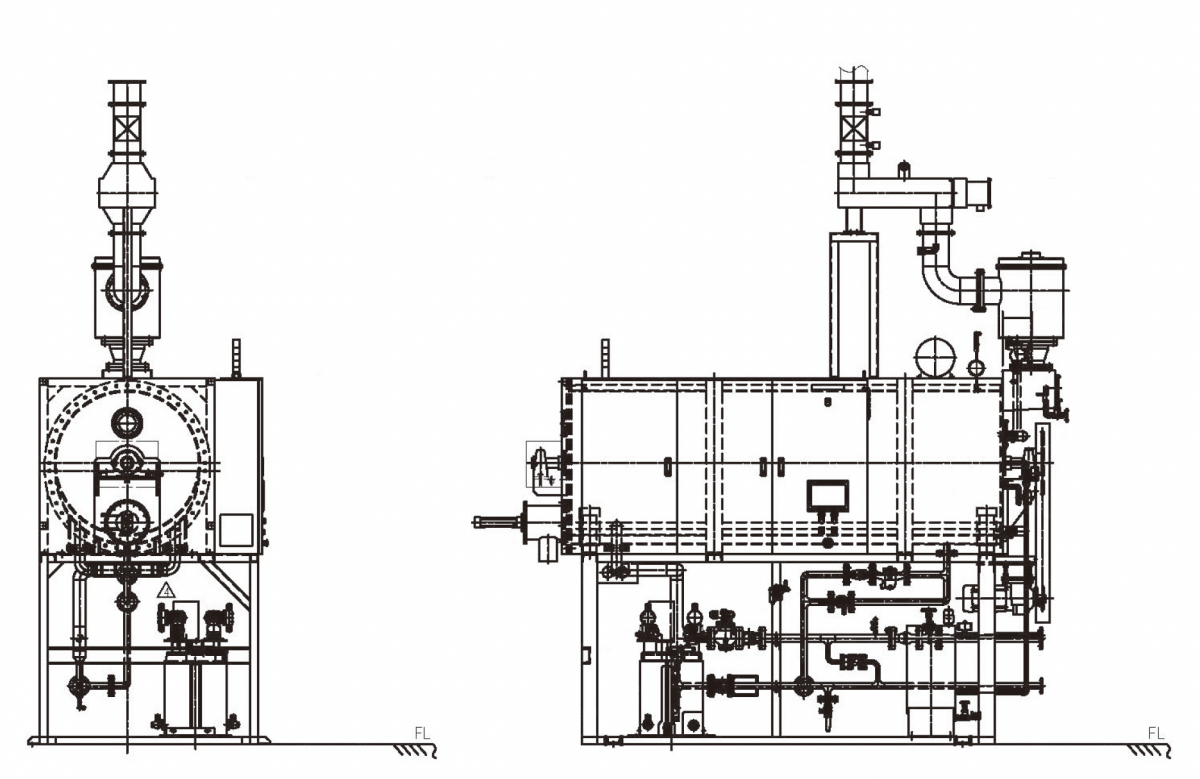

外形図

蒸発脱水装置 SUハイブリッド 外形図
