ホーム > 製品一覧 > 減圧脱水装置 Umie

減圧脱水装置 UmieCDDシリーズ

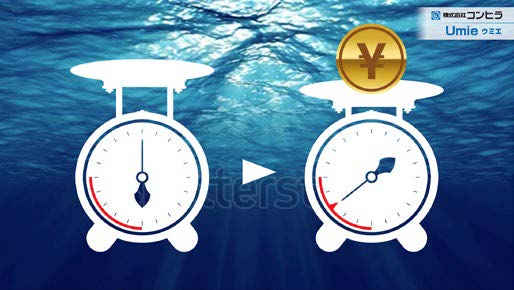

廃液の水分を減らし、処理費用を安く!

減圧脱水装置 Umie

減圧脱水装置 Umie カタログダウンロード

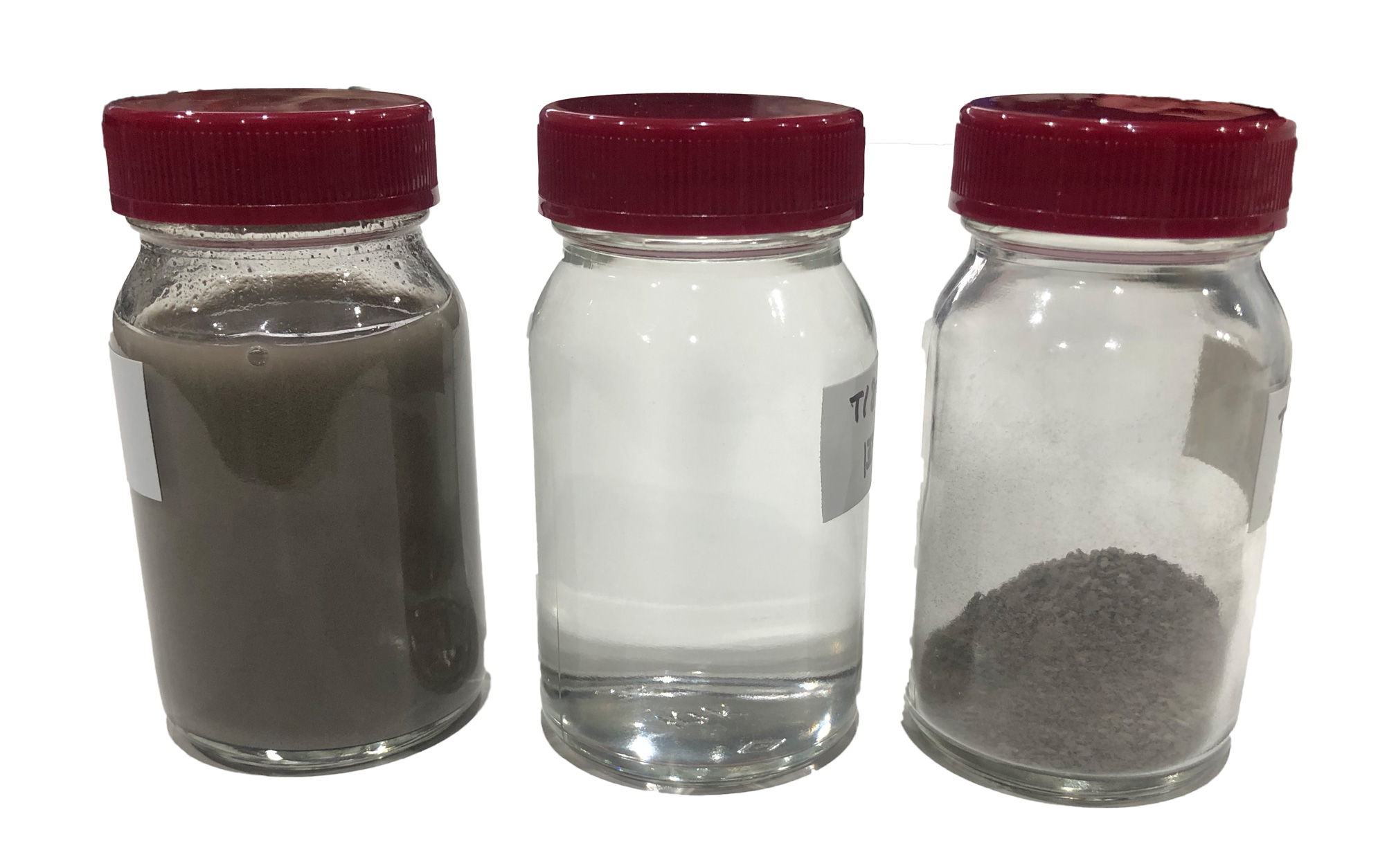

減圧脱水装置Umieの機能

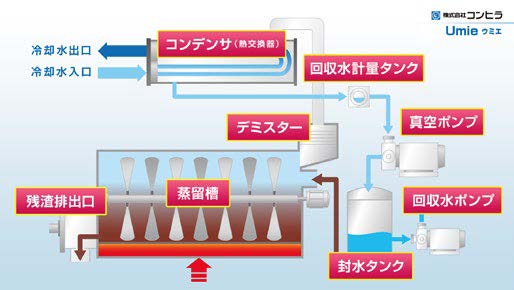

減圧脱水装置Umieフロー図

減圧脱水装置Umieの��圧・脱水の仕組み

真空ポンプによる減圧
 ↓

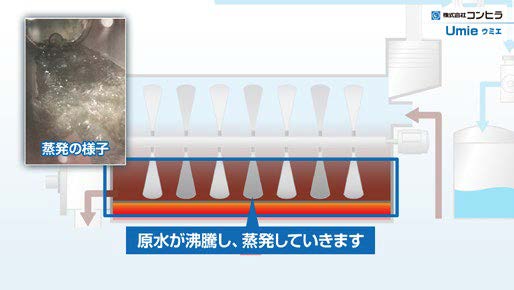

蒸気による間接加熱で廃液中の水分を蒸発
 ↓
蒸発させた水分をコンデンサで冷却し液体化させ回収
 ↓
蒸留層内に残った残渣の排出

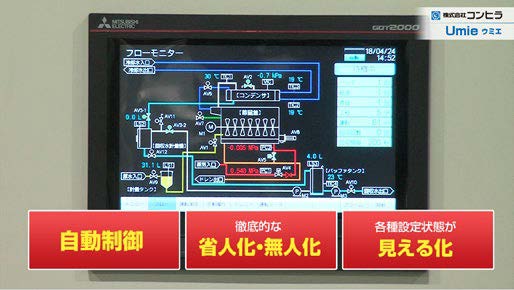

徹底的な省人化、無人化

自動制御により、運用の徹底的な省人化、無人化を実現します。
また、タッチパネル画面の採用で、各種設定状態、運用データが見える化されています。

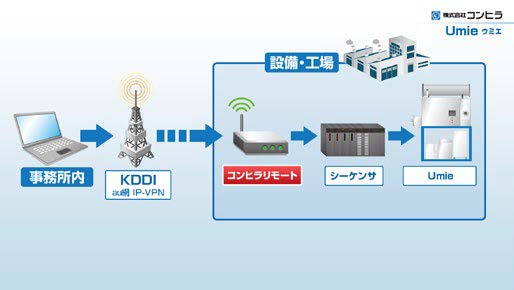

コンヒラリモートによる遠隔管理が可能

コンヒラリモートによる遠隔管理が可能で、予期せぬトラブルを未然に防止

テスト液によるテストが可能

テスト液を送っていただければ実機によるテストが可能です。
※事前にラボテストを実施し実機によるテストが可能か判断させていただきます。
詳細についてはお問い合わせください

含有成分 低減例

一般排水/非金属成分

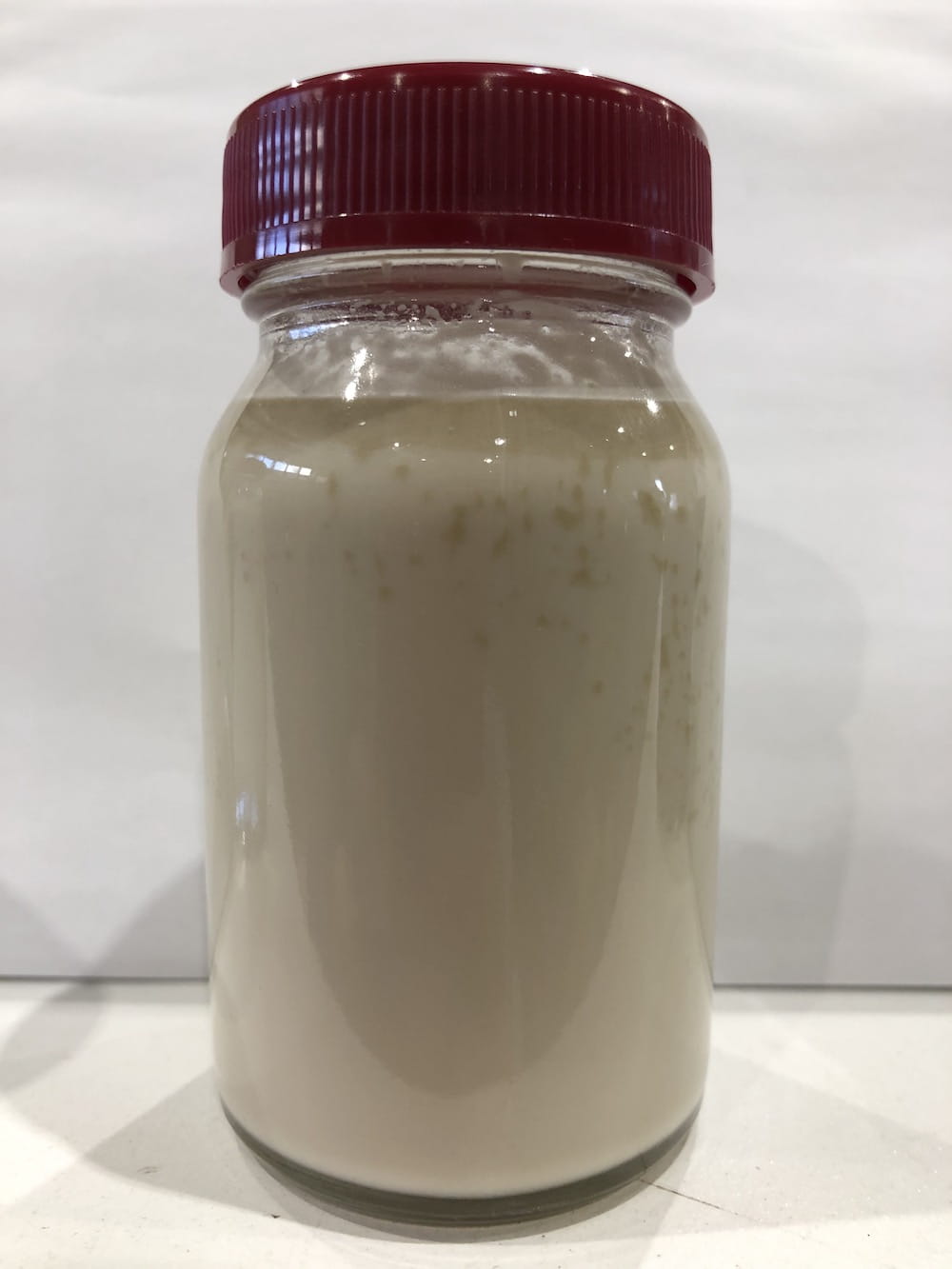

原液
原液

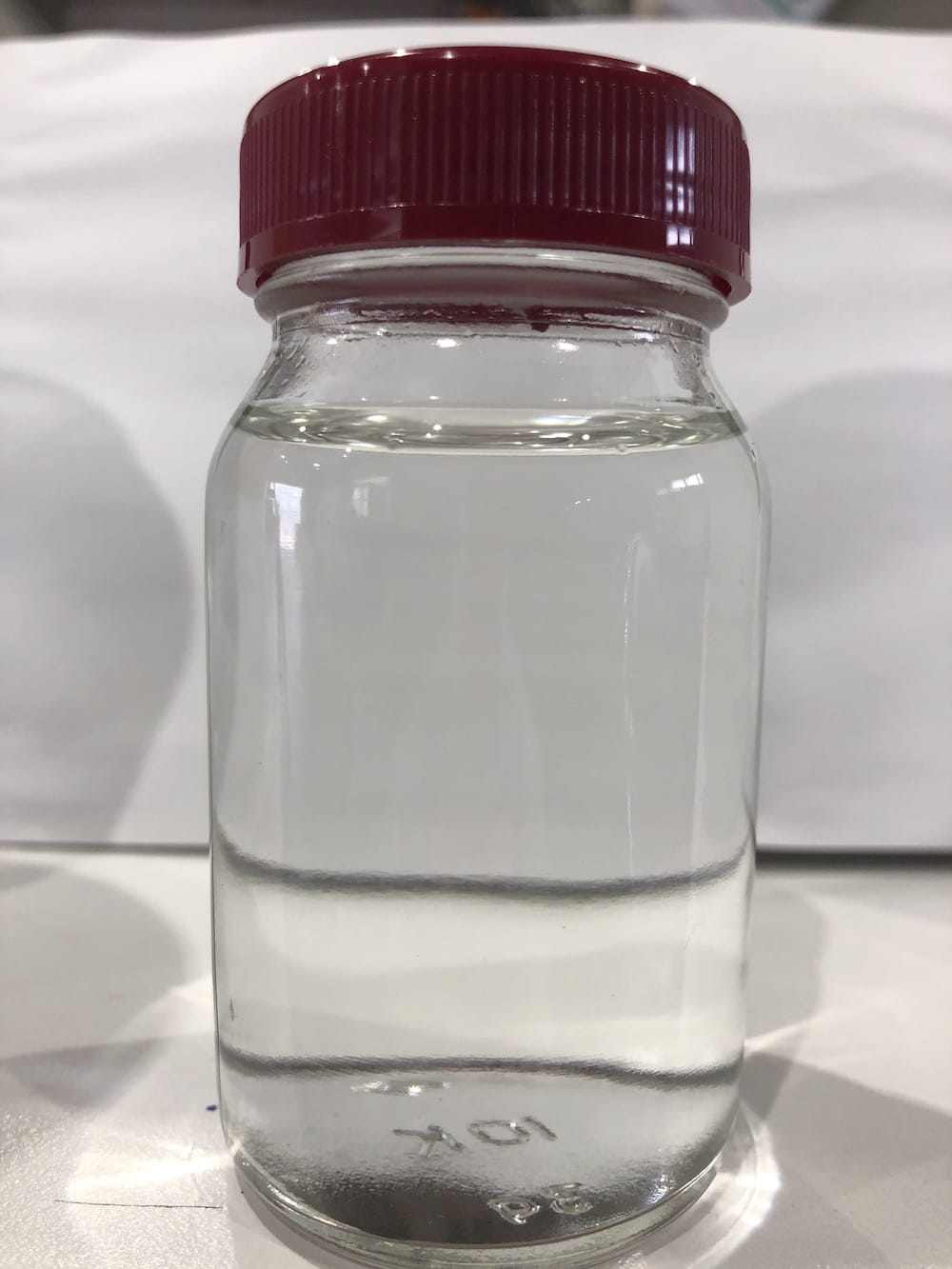

回収水
回収水

※写真はイメージになります。

分析項目名称 単位 原液 回収水
化学的酸素要求量(COD) mg/L 22000 1300
生物化学的酸素要求量(BOD) mg/L 4400 220
ノルマルヘキサン抽出物質(n-Hexan) mg/L 18000 601
鉱物油類 mg/L 12000 51
動植物油脂類 mg/L 6000 550
浮遊物質量(ss) mg/L 130000 72
電気伝導率(EC) mS/m 2560 212
大腸菌群数 個/100ml 23000 0
全窒素(T-N) mg/L 43000 250
全リン(T-P) mg/L 430 0.05未満
フッ素(F) mg/L 20000 80
ホウ素(B) mg/L 7200 1.12
砒素(As) mg/L 99 0.005未満

軽/重金属成分

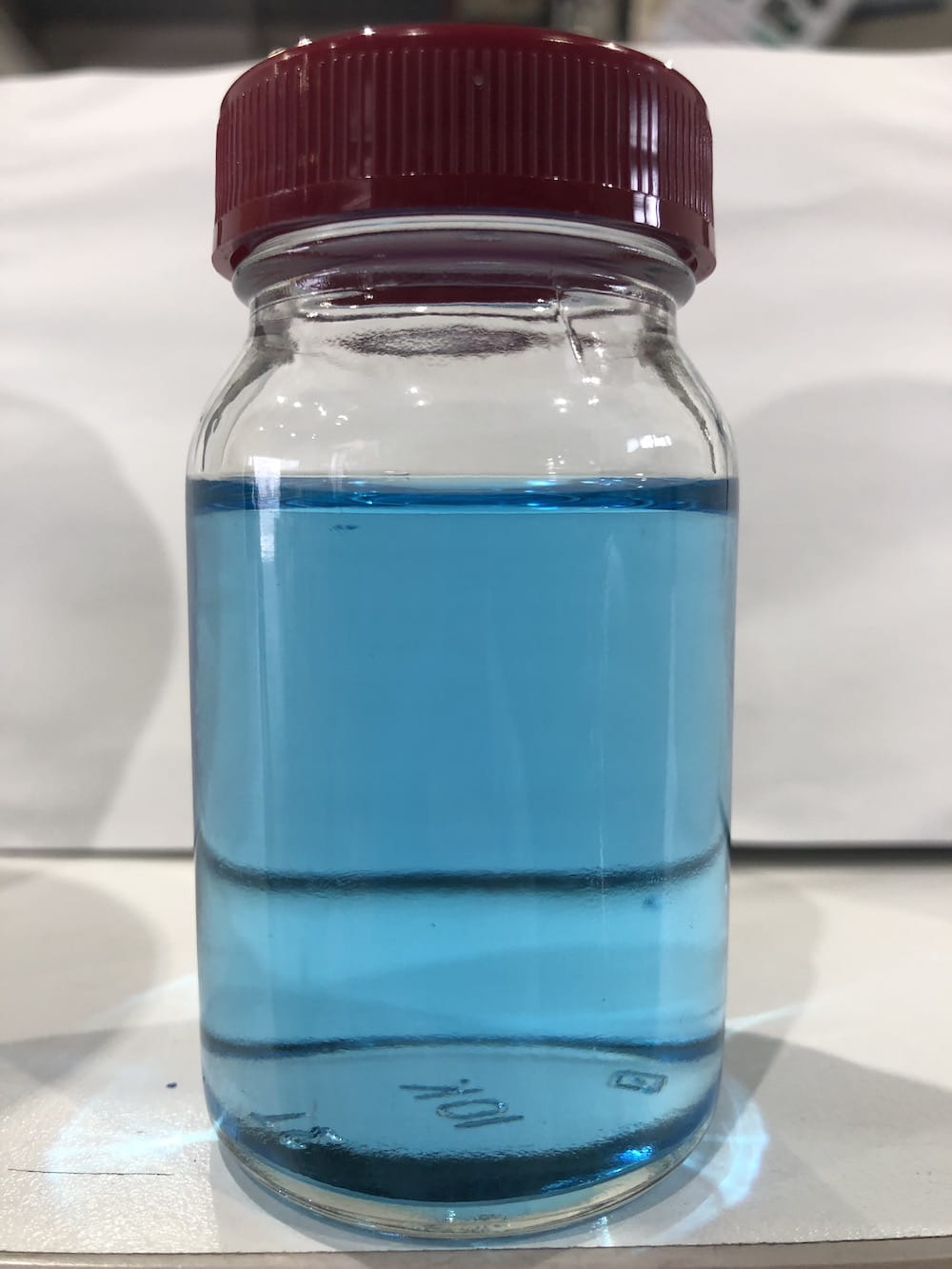

原液
原液

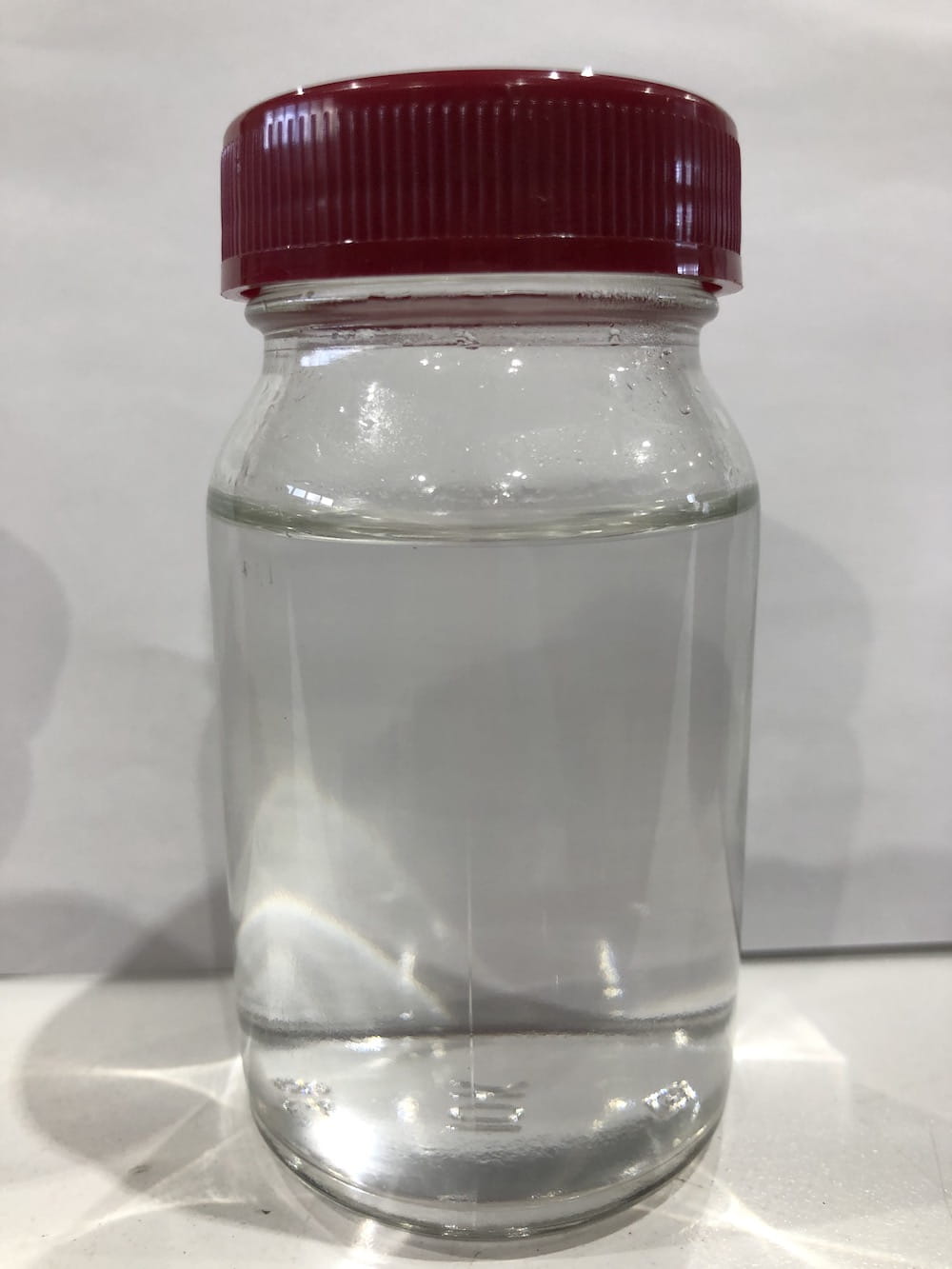

回収水
回収水

※写真はイメージになります。

分析項目名称 単位 原液 回収水
ナトリウム(Na) mg/L 13000 90
カルシウム(Ca) mg/L 630 9.33
マグネシウム(Mg) mg/L 49000 0.1未満
バナジウム(V) mg/L 300 0.01未満
モリブデン(Mo) mg/L 19.2 0.1未満
パラジウム(Pd) mg/L 20 0.1未満
クロム(Cr) mg/L 5400 0.3
亜鉛(Zn) mg/L 630 0.06
アルミニウム(Al) mg/L 2700 0.5未満
鉛(Pb) mg/L 350 0.05未満
錫(Sn) mg/L 9100 0.2
銅(Cu) mg/L 20000 40
ニッケル(Ni) mg/L 4000 0.1未満

回収水をゼロにしたい場合は
蒸発・濃縮装置Soraeを組み合わせることで可能となります。

蒸発・濃縮装置Sorae

蒸発・濃縮装置
Sorae

型式・仕様

型式 CDD-S
-25
CDD-S
-50
CDD-S
-100
CDD-S
-150
CDD-S
-250
CDD-S
-300
CDD-S
-500
CDD-S
-750
CDD-S
-1000
処理能量
(L/Hr) ※1
25 50 100 150 250 300 500 750 1000
消費電力
(kW)
2.4 2.4 3.65 3.65 5.9 6.6 11.1 16.5 22.1
装置外形
寸法 ※2
W1150 W1150 W1100 W1100 W1400 W2050 W2400 W3650 W4750
D1750 D1750 D2500 D2750 D3800 D2750 D3700 D3750 D4500
H2250 H2250 H2700 H2800 H3300 H2900 H3300 H3300 H3350
熱源 スチーム
ユーティ
リティ
電気・冷却水・エアー
電源 200V 3φ 50/60Hz
  1. ※1 上水での処理能力を示しております。
  2. ※2 寸法は予告なく変更される場合がございます。


genatsudassui2018

カタログダウンロード

本商品の詳しい仕様(外形図、容量など)についてのお問い合わせ
