減圧脱水装置 UmieCDDシリーズ

廃液の水分を減らし、処理費用を安く！

コストダウン(費用削減)
各種工場から排出される、工業排水・クーラント液・切削液・メッキ排水・洗浄排水等の産業廃棄物となる廃液の削減や減容化が可能です。
廃液の性状、含有物の内容によっては、水分の完全蒸発も可能です。
産廃費用を削減し、長期的なコストダウンを実現します。
減圧蒸留方式による固液分離を行います。蒸留回収された復水は、下水放流※や再利用が可能です。
※成分分析が必要です。
廃水処理プラントのような多額の導入費用や広大な設置スペース、高額のランニングコストが発生しない、安価でコンパクトな、小~中規模処理専用の廃水処理装置です。

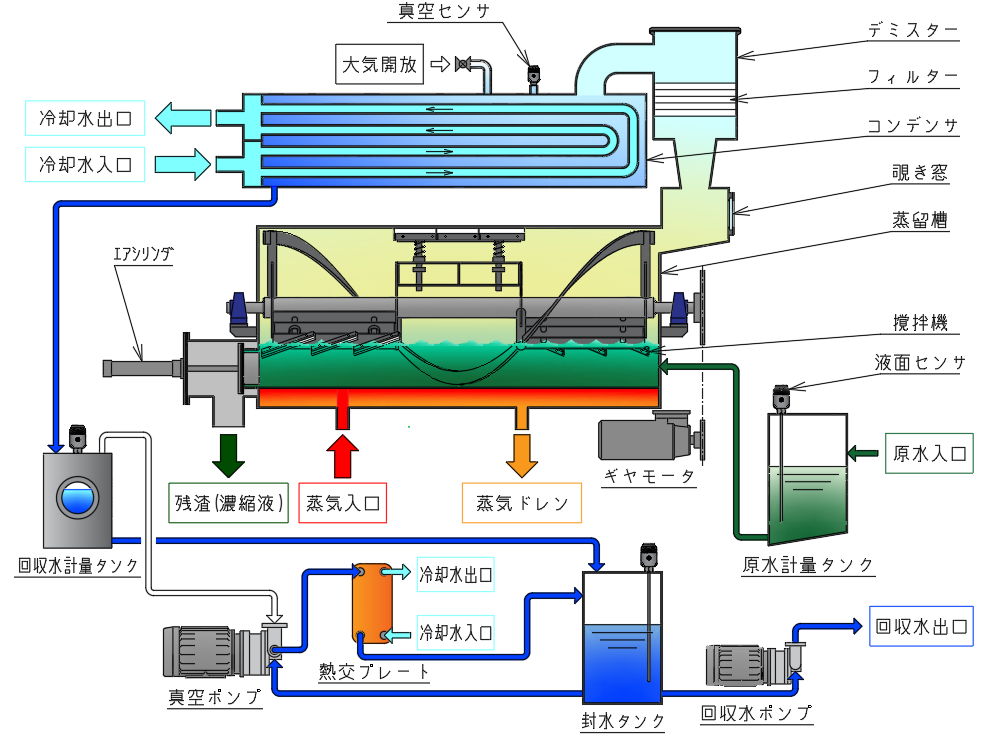

真空ポンプによる減圧
　↓
蒸気による間接加熱で廃液中の水分を蒸発
　↓
蒸発させた水分をコンデンサで冷却し液体化させ回収
　↓
蒸留層内に残った残渣の排出

自動制御により、運用の徹底的な省人化、無人化を実現します。
また、タッチパネル画面の採用で、各種設定状態、運用データが見える化されています。

コンヒラリモートによる遠隔管理が可能で、予期せぬトラブルを未然に防止

テスト液を送っていただければ実機によるテストが可能です。
※事前にラボテストを実施し実機によるテストが可能か判断させていただきます。
詳細についてはお問い合わせください

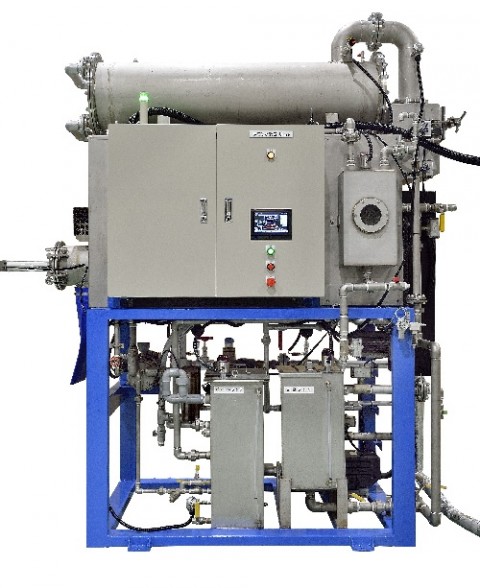

※写真はイメージになります。

分析項目名称	単位	原液	回収水
化学的酸素要求量（COD）	mg/L	22000	1300
生物化学的酸素要求量（BOD）	mg/L	4400	220
ノルマルヘキサン抽出物質（n-Hexan）	mg/L	18000	601
鉱物油類	mg/L	12000	51
動植物油脂類	mg/L	6000	550
浮遊物質量（ss）	mg/L	130000	72
電気伝導率（EC）	mS/m	2560	212
大腸菌群数	個/100ml	23000	0
全窒素（T-N）	mg/L	43000	250
全リン（T-P）	mg/L	430	0.05未満
フッ素（F）	mg/L	20000	80
ホウ素（B）	mg/L	7200	1.12
砒素（As）	mg/L	99	0.005未満

※写真はイメージになります。

分析項目名称	単位	原液	回収水
ナトリウム（Na）	mg/L	13000	90
カルシウム（Ca）	mg/L	630	9.33
マグネシウム（Mg）	mg/L	49000	0.1未満
バナジウム（V）	mg/L	300	0.01未満
モリブデン（Mo）	mg/L	19.2	0.1未満
パラジウム（Pd）	mg/L	20	0.1未満
クロム（Cr）	mg/L	5400	0.3
亜鉛（Zn）	mg/L	630	0.06
アルミニウム（Al）	mg/L	2700	0.5未満
鉛（Pb）	mg/L	350	0.05未満
錫（Sn）	mg/L	9100	0.2
銅（Cu）	mg/L	20000	40
ニッケル（Ni）	mg/L	4000	0.1未満

回収水をゼロにしたい場合は
蒸発・濃縮装置Soraeを組み合わせることで可能となります。

型式	CDD-S -25	CDD-S -50	CDD-S -100	CDD-S -150	CDD-S -250	CDD-S -300	CDD-S -500	CDD-S -750	CDD-S -1000
処理能量 (L/Hr)　※1	25	50	100	150	250	300	500	750	1000
消費電力 (kW)	2.4	2.4	3.65	3.65	5.9	6.6	11.1	16.5	22.1
装置外形寸法　※2	W1150	W1150	W1100	W1100	W1400	W2050	W2400	W3650	W4750
	D1750	D1750	D2500	D2750	D3800	D2750	D3700	D3750	D4500
	H2250	H2250	H2700	H2800	H3300	H2900	H3300	H3300	H3350
熱源	スチーム
ユーティリティ	電気・冷却水・エアー
電源	200V 3φ 50/60Hz
